Une maquette de château en origami 3D aux arêtes nettes repose sur quatre réglages. Il faut un papier de 200 à 250 g/m² plié dans le sens des fibres, chaque pli rainé avant d’être plié, une tolérance de 0,5 mm au tracé et un collage fait dans un ordre précis. Les tutoriels de pliage s’arrêtent au geste ; ce guide donne en plus les cotes complètes d’un château à quatre tours et un donjon, prêtes à tracer, et la grille pour corriger chaque pli raté.
Quelle technique d’origami 3D choisir pour une maquette de château ?
« Origami 3D » recouvre trois techniques qui n’exigent ni le même papier ni la même précision. L’architecture origamique, inventée en 1981 par l’architecte japonais Masahiro Chatani, professeur au Tokyo Institute of Technology, découpe et plie une seule feuille qui se déploie à 90°. Le patron plié-collé (papercraft) assemble des pièces tracées sur bristol. L’origami modulaire empile des centaines de petits modules triangulaires sans découpe.
| Technique | Papier | Outils clés | Château obtenu | Durée | Âge conseillé |
|---|---|---|---|---|---|
| Architecture origamique (kirigami 90°) | Bristol ou papier Kent 200-250 g/m², format A4 plié en A5 | Scalpel n°11, réglet métallique, stylet | Façade en relief de 10 à 14 cm, se replie à plat | 2 à 3 h | 12 ans et plus |
| Patron plié-collé (papercraft) | Bristol 180-220 g/m², socle en carton gris 2 mm | Scalpel, stylet, plioir, colle vinylique | Maquette 30 × 30 cm, 4 tours, donjon de 15 cm | 5 à 8 h | 10 ans et plus avec adulte |
| Origami modulaire | Papier 80 g/m², rectangles de 3,7 × 5,25 cm (1/32 d’A4) | Massicot ou rogneuse, doigts | Château de 25 à 35 cm de haut, sans colle | 25 à 35 h (1 500 à 2 000 modules) | 8 ans et plus |
Pour une première maquette en volume, le patron plié-collé est le meilleur compromis : il tolère une reprise pièce par pièce, alors qu’une coupe trop longue en architecture origamique condamne toute la feuille. L’origami modulaire, lui, ne pardonne qu’une seule chose : l’irrégularité des modules. Une tour de 15 anneaux de 24 modules en compte 360, et 1 mm d’écart répété sur chaque module la rend ovale dès le cinquième rang.
Avant d’attaquer un château de 2 000 modules, l’entraînement sur un modèle guidé fixe le geste. La boutique Origami 3D vend des kits de papier pré-plié et numéroté, avec notice, classés en trois niveaux (moins de 200 pièces, 200 à 300, plus de 300) : vous pouvez découvrir ici leurs modèles d’animaux, de vases ou de personnages. Un kit de niveau « Premier pli », bouclé en une ou deux soirées, apprend à plier des modules identiques et à les emboîter sans les écraser, exactement la compétence qu’exige une tour modulaire.
Pour un enfant de moins de 8 ans, le scalpel et les 6 heures de montage ne conviennent pas. Un château de princesse en pièces à monter donne le volume sans outil coupant, et la maquette en papier vient plus tard, quand le geste est sûr.
Quel papier donne des plis nets : grammage, épaisseur et sens des fibres
Un pli approximatif vient d’abord du papier. Sous 160 g/m², un mur de 8 cm de haut se voile en 48 heures ; au-delà de 250 g/m² (0,30 mm d’épaisseur), le pli s’arrondit et la fibre éclate sur l’arête. La plage utile est étroite : 180 à 220 g/m² pour les murs et les tours d’un papercraft, 200 à 250 g/m² pour une carte d’architecture origamique. Les modules se plient en 80 g/m², le socle se taille dans du carton gris de 2 mm.
Le sens des fibres compte autant que le grammage. Un pli parallèle aux fibres reste net ; un pli en travers des fibres craquelle dès 160 g/m². Pour trouver le sens, courbez la feuille sans la marquer dans la longueur puis dans la largeur : elle cède plus facilement quand la courbure suit les fibres. Autre test, humidifiez un coin : le papier ondule parallèlement aux fibres. La plupart des feuilles A4 sont à fibre longue, dans le sens des 29,7 cm.
Notre conseil : sur un château, orientez les fibres à la verticale pour toutes les pièces. Les angles des murs, les arêtes du donjon et l’enroulement des tours se font alors tous dans le sens des fibres ; seules les languettes du bas, pliées à l’horizontale, demandent un rainage plus appuyé.
Pour un château blanc, un bristol lisse donne des arêtes plus franches qu’un papier à dessin texturé comme le Canson « C » à grain, dont la texture dévie la pointe du stylet. Un papier teinté dans la masse évite aussi le liseré blanc qui apparaît sur l’arête d’un papier imprimé couleur.
Tracer, rainer, plier : la méthode qui supprime les plis approximatifs
La précision se joue avant le premier pli. Ces six étapes s’appliquent à chaque pièce, dans cet ordre.
- Imprimer à 100 %. Décochez « ajuster à la page » : une impression à 97 % retire 6 mm à une courtine de 20 cm, et l’enceinte ne ferme plus. Vérifiez une cote au réglet avant de découper.
- Imprimer les lignes de pli en gris 30 %, 0,1 mm d’épaisseur. Le toner d’une imprimante laser craquelle en blanc sur un pli ; un trait clair disparaît dans l’arête.

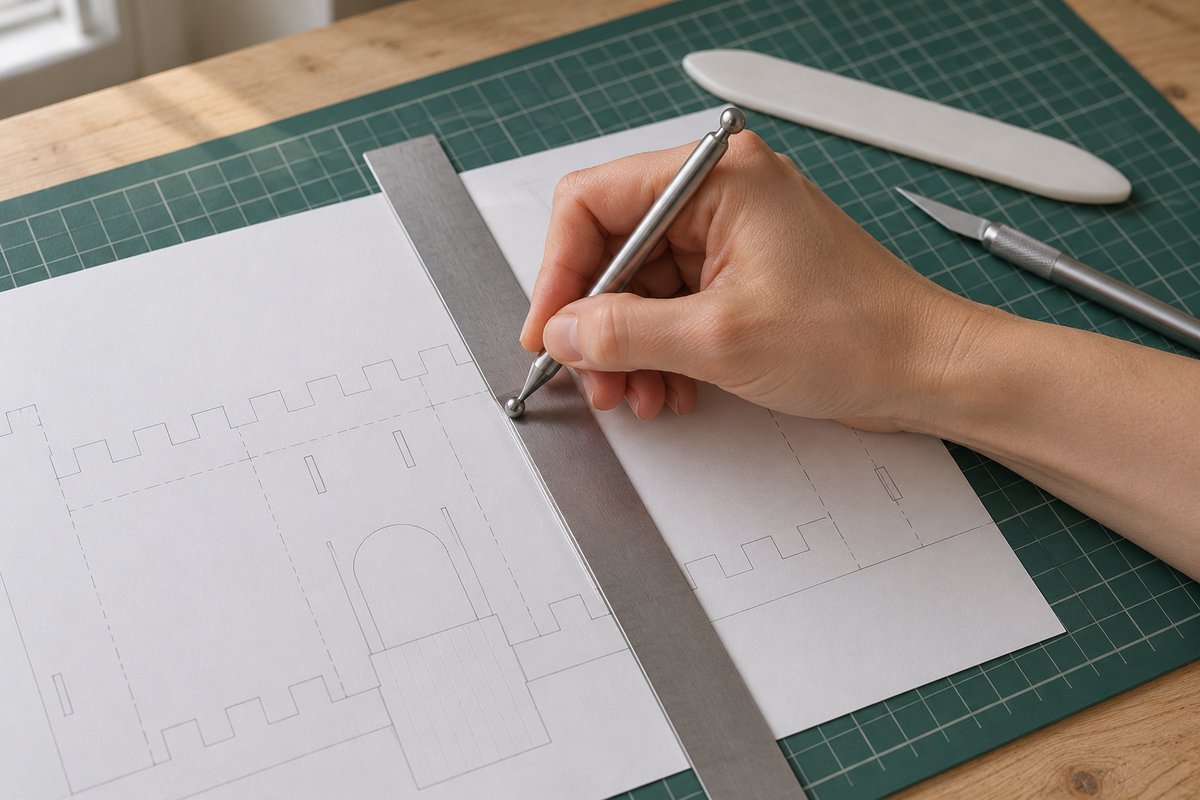

- Rainer avant de découper. Une pièce encore tenue par la feuille ne bouge pas sous le réglet. Passez un stylet à bille de 1 mm (ou un stylo vide) en deux passages légers plutôt qu’un appui fort qui coupe la fibre, sur un tapis de découpe autocicatrisant.
- Découper au scalpel n°11 contre un réglet métallique. Coupez vers les angles rentrants, jamais au-delà ; changez la lame dès qu’elle accroche, soit toutes les 15 à 20 minutes de découpe dans du 220 g/m².
- Plier contre l’arête du réglet. Posez le réglet sur la rainure, relevez le papier d’un seul mouvement, du centre vers les bords, en alignant avant d’appuyer.
- Brunir une seule fois. Un passage de plioir en téflon fixe le pli sans lustrer le papier, contrairement au plioir en os. Repasser trois fois écrase l’arête au lieu de l’affiner.
Pli vallée ou pli montagne : de quel côté rainer ?
La rainure doit toujours se trouver à l’intérieur du pli : le bourrelet qu’elle forme de l’autre côté devient l’arête. Un pli vallée (trait pointillé, ou bleu en architecture origamique) se raine donc par l’endroit. Un pli montagne (trait mixte, ou rouge) se raine par l’envers : piquez ses deux extrémités à l’aiguille, retournez la pièce et reliez les deux trous au stylet. Rainer une montagne par l’endroit produit une arête doublée, le défaut le plus visible sur un donjon blanc.
Pourquoi 0,5 mm suffit à décaler tout le château
Une erreur de 0,5 mm par pli paraît invisible ; sur un donjon de 4 faces, elle se cumule et laisse 2 mm de jour à la fermeture, et la languette ne tombe plus sous la dernière face. Deuxième source de décalage : l’épaisseur du papier. Toute pièce qui s’emboîte dans une autre (fond de tour, plancher du chemin de ronde) se trace 0,3 mm plus petite par couche de papier à traverser.
Les cotes d’un château à quatre tours prêtes à tracer
Le tableau ci-dessous donne un château carré de 20 cm de côté, posé sur un socle de 30 × 30 cm, dont chaque pièce tient sur une feuille A4. Toutes les cotes incluent une languette de collage de 8 mm.
| Pièce | Quantité | Cotes du patron | Repère de pli |
|---|---|---|---|
| Socle (carton gris 2 mm) | 1 | 30 × 30 cm | Enceinte centrée, 5 cm de marge |
| Courtine (mur) | 4 | 20 × 8 cm + merlons 1 × 1 cm espacés de 1 cm | Languette basse 8 mm, pli montagne |
| Tour d’angle Ø 4 cm | 4 | 13,4 × 12 cm (périmètre 12,57 cm + 8 mm) | Aucun pli : enroulement |
| Toit conique de tour | 4 | Secteur de 145°, rayon 5,46 cm | Base Ø 4,4 cm, hauteur 5 cm |
| Donjon | 1 | 28,8 × 15 cm (4 faces de 7 cm + 8 mm) | 3 plis vallée verticaux |
| Porte et pont-levis | 1 | Ouverture 3 × 4 cm, tablier 3 × 4,5 cm | Pli vallée en charnière |
Le toit déborde de 2 mm autour de la tour (Ø 4,4 cm pour 4 cm) pour masquer la jonction. Son secteur se calcule ainsi : génératrice = √(2,2² + 5²) = 5,46 cm, angle = 360 × 2,2 ÷ 5,46 = 145°. Pour changer la hauteur du toit, reprenez ces deux formules plutôt qu’un gabarit à l’œil.
Pour placer le donjon, l’escalier ou une tour supplémentaire, un modèle en volume aide à se représenter les proportions. Le château de princesse à monter en 360 pièces montre comment tours, donjon et escalier s’articulent ; ajoutez ensuite au tableau les pièces correspondantes.
Tours rondes, toits coniques et créneaux : les pièces qui trahissent l’imprécision

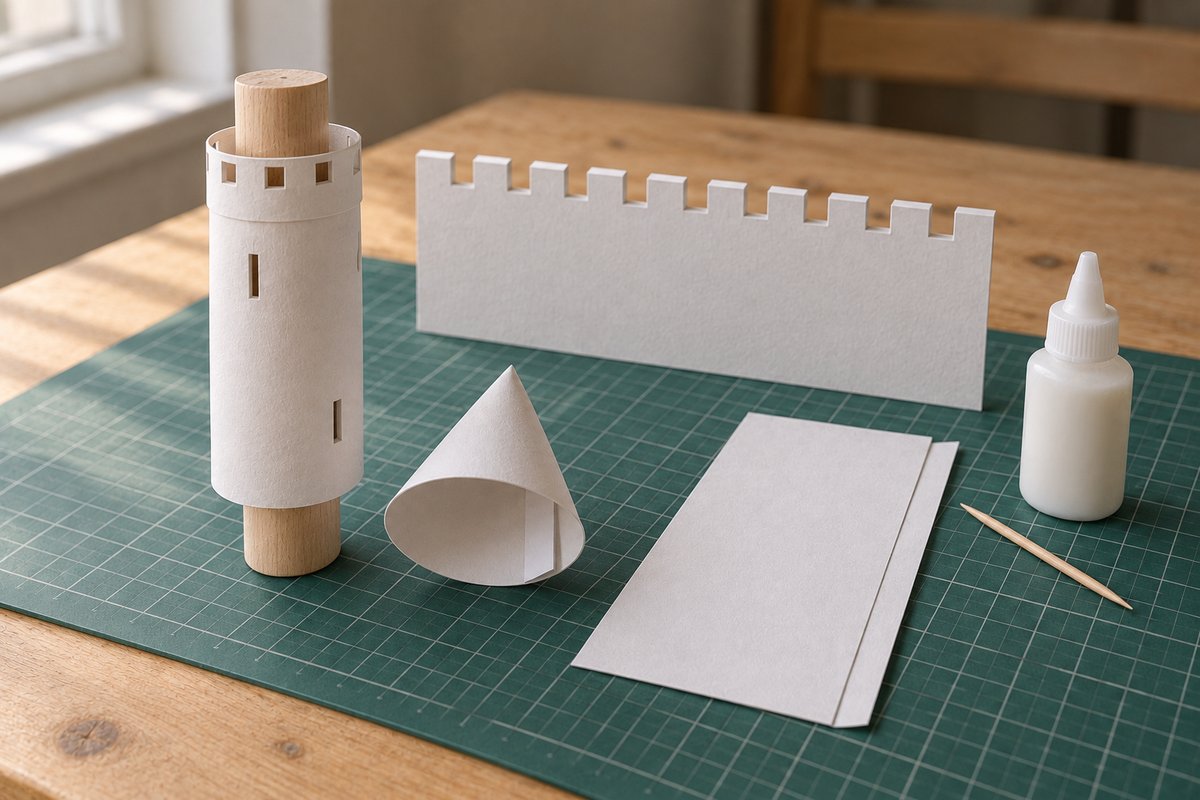

Une tour ronde ne se plie pas, elle se cintre. Avant de coller, enroulez la pièce autour d’un tourillon de 3 cm ou d’un gros feutre en tirant le papier sur l’arête de la table : les fibres verticales prennent la courbure et la tour ne présente plus de méplat. Collez la languette à l’intérieur, en la tenant 30 secondes sur le tourillon.
Le toit conique suit la même logique : cintrez le secteur sur le manche d’un pinceau, puis collez la languette en commençant par la pointe. Une pointe de cône qui bâille signale un angle de secteur trop grand de 5° ou plus ; recoupez une fine lamelle sur le bord libre plutôt que de forcer.
Les créneaux concentrent les défauts. Découpez les merlons de 1 × 1 cm par les deux côtés vers le fond de l’entaille, jamais en continu, pour que la lame ne dépasse pas l’angle rentrant. Sur un mur double épaisseur (chemin de ronde), rainez la ligne de faîte par l’envers : c’est un pli montagne, et c’est lui qui donne aux merlons leur arête vive.
Ne s’applique pas à l’origami modulaire : une tour modulaire ne se cintre pas, elle se règle par le nombre de modules par anneau. Passez de 24 à 20 modules pour une tour plus fine, et gardez ce nombre constant sur tous les rangs, sinon le fût s’évase.
Dans quel ordre coller pour que le château reste d’équerre ?
Une maquette correctement pliée peut encore se tordre au collage. L’ordre ci-dessous garde les angles à 90°.
- Tracer l’enceinte sur le socle à l’équerre : un carré de 20 cm dont les diagonales mesurent toutes deux 28,3 cm.
- Coller les quatre tours aux angles. Colle vinylique déposée au cure-dent, en filet de 1 mm : un excès détrempe le bristol et le fait gondoler.
- Insérer les courtines entre les tours, languettes collées au socle, et maintenir chaque mur 30 secondes contre une équerre.
- Poser le donjon au centre, puis la porte et le pont-levis.
- Attendre 24 heures avant de poser les toits coniques : un cône collé sur une tour encore humide la déforme.
Une fois sec, le château supporte d’être déplacé par le socle, jamais par les tours. Exposé sur une étagère de chambre ou en centre de table d’anniversaire, il s’intègre dans une mise en scène avec des décorations de princesse ; tenez-le à distance d’une fenêtre, l’humidité et le soleil voilent le bristol en quelques semaines.

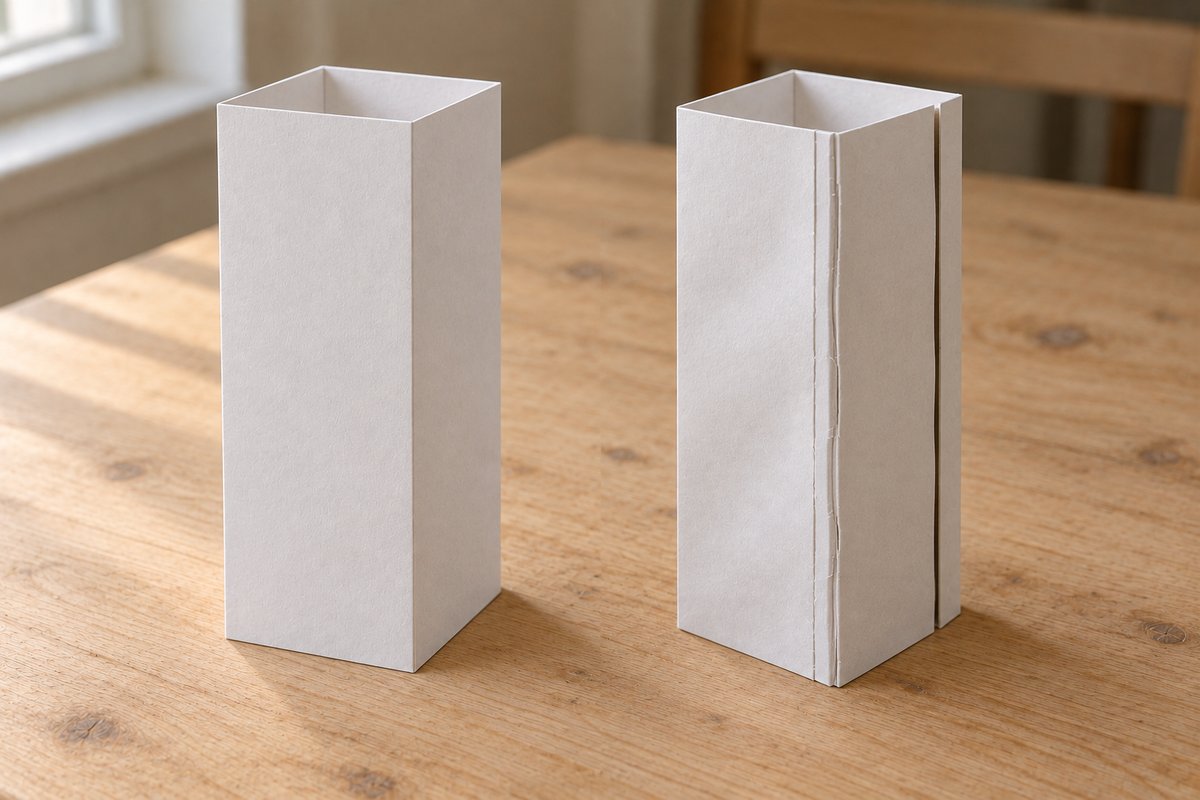

Pli décalé, arête écrasée, tour ovale : diagnostic et correction
Chaque défaut visible d’un château en papier a une cause unique, et la plupart se corrigent sans tout recommencer.
| Symptôme | Cause | Correction |
|---|---|---|
| Arête doublée ou en escalier | Pli montagne rainé du mauvais côté | Refaire la pièce, rainer par l’envers après piquage |
| Arête blanche et fendillée | Pli en travers des fibres, ou toner laser | Retracer avec fibres verticales, lignes en gris 30 % |
| Arête arrondie, molle | Papier au-delà de 250 g/m², rainage trop léger | Passer à 200-220 g/m², deux passages de stylet |
| Donjon qui ne ferme pas (jour de 1 à 3 mm) | Erreurs de 0,5 mm cumulées, impression réduite | Vérifier l’échelle 100 %, plier contre le réglet |
| Tour avec un méplat | Pièce enroulée sans cintrage | Cintrer sur tourillon avant collage |
| Mur gondolé | Excès de colle vinylique | Filet de 1 mm au cure-dent, pressage 30 s |
| Merlons déchirés à la base | Coupe qui dépasse l’angle rentrant, lame émoussée | Couper vers l’angle par les deux côtés, lame neuve |
Avant le château définitif, pliez une courtine et une tour d’essai sur une chute du même papier : 20 minutes suffisent pour régler la pression du stylet, vérifier le sens des fibres et contrôler l’échelle d’impression. Ce sont ces trois réglages, et non l’habileté des doigts, qui séparent une maquette aux arêtes vives d’un château aux plis approximatifs.
